Akıllı Cam Filmi Nasıl Yapılır?

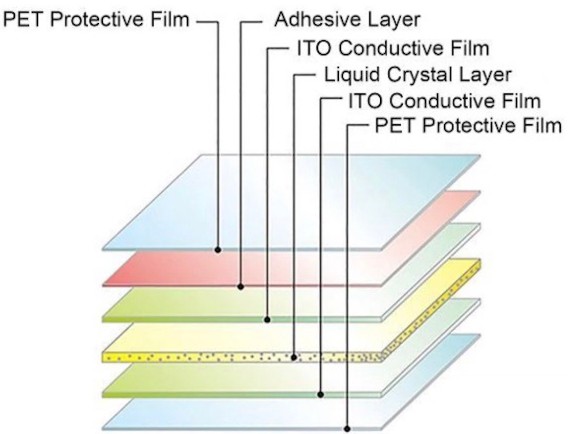

PDLC teknolojisiyle üretilen ürünlerden biri de akıllı cam filmidir.Sandviç katman yapısı PET film, ITO ve polimerle dağılmış kristalden oluşur.

ITO'nun tam adı İndiyum kalay oksit (ITO), In2O3 • SnO2'dir, PET'in tam adı ise Polietilen Glikol Tereftalat'tır.

Modern evlerde ve binalarda daha yaygın hale gelen bir teknik, bazen değiştirilebilir cam olarak da bilinen akıllı cam olarak adlandırılıyor.Bu yenilikçi alternatifle modern ev ve ofisler şık ve çağdaş mekanlara dönüşebilir.Isı, ışık ve voltaj, elektrokromik bir malzeme olan akıllı camın özelliklerini değiştirebilen dış uyaranlara örnektir.Akıllı cam filmi nasıl yapılır bu yazımızda ele alınacaktır.

Malzeme

Bu akıllı cam filmi, benzersiz bir işlem kullanılarak üretilir ve iki şeffaf film tabakası arasında bir polimer matris içinde dağılmış mikron boyutlu sıvı kristal damlacıklarından oluşur.Damlacık içindeki sıvı kristal moleküllerin düzensiz doğasından dolayı damlacığın kırılma indisi matrisinkinden farklıdır.

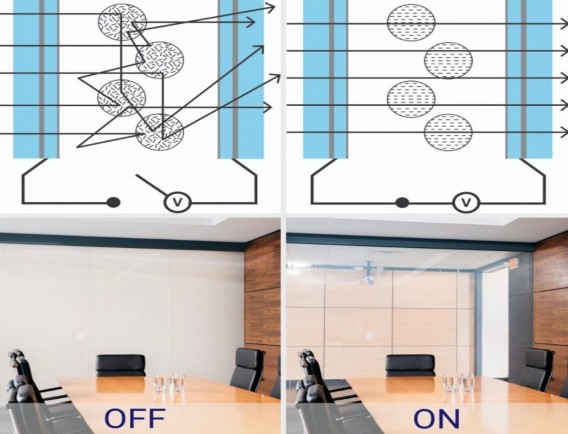

Hem yarı saydam hem de yanardöner veya opak görünümler, matrisin neden olduğu arka damlacıkta ışığın yoğun şekilde saçılmasıyla üretilir.Sıvı kristal damlacığının optik ekseni, bir elektrik alanı uygulanarak düzensiz malzemenin durumunu düzensizden düzenliye değiştirecek şekilde yönlendirilebilir.

Kırılma indisleri eşit olduğunda şeffaflık ortaya çıkar.Görünürlük, elektrik alanı kapatıldığında sıvı kristal mikro damlacıklarının astigmatik durumlarına geri dönmesinden kaynaklanır.

Esas

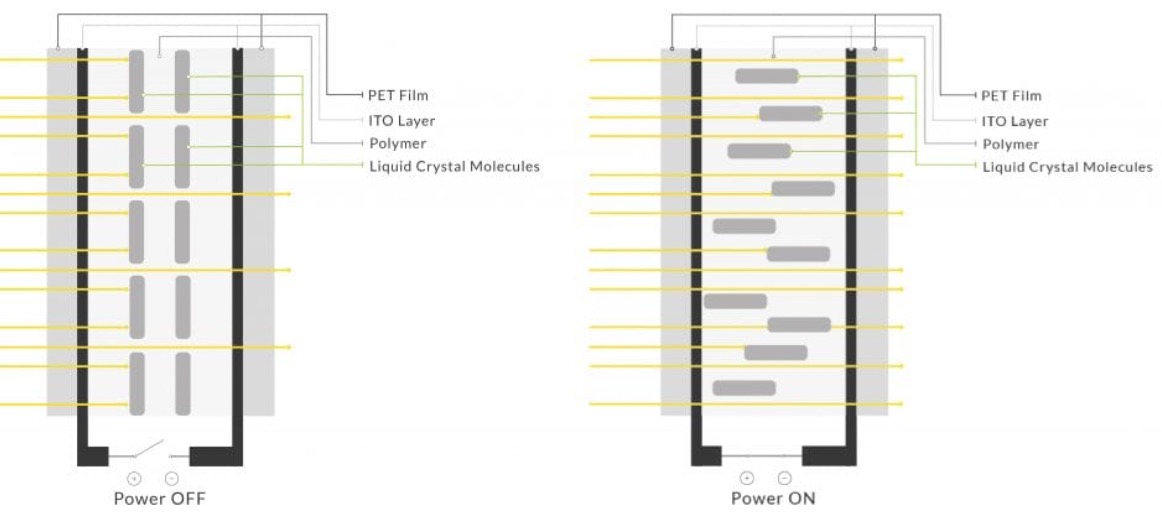

Akıllı cam film sistemlerindeki nematik sıvı kristaller, katı bir organik polimer matris içinde mikron boyutunda damlacıklar halinde eşit şekilde dağılır.Gerilim olmadığında her damlacığın optik ekseni için tercih edilen bir yönelimi vardır, ancak her parçacığın yönelimi düzensizdir.

Başvuru

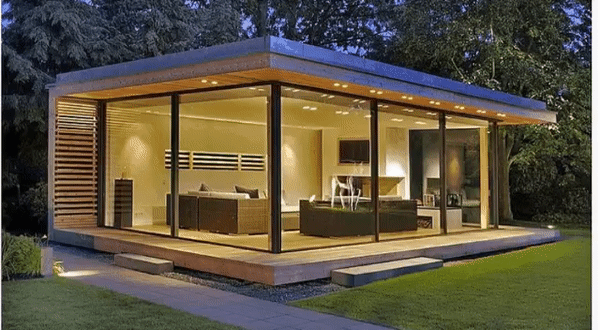

Bu teknikte dış uyaranlara tepki olarak optik özellikleri değişen elektrokromik malzemeler kullanılır.Şu anda mevcut olan pencerelerde veya araba, bina, konut gibi diğer yüzeylerde kullanılabilir.

Elektro-Optik Özellikler

Akıllı cam filminin optik özelliklerinin elektrik akımına verdiği tepki, elektro-optik özellikleri olarak biliniyor.Tasarımında geçirgenlik, voltaj, reaksiyon süresi, eğim uzunluğu, kontrast ve çalışma sıcaklığı aralığı gibi unsurlar çok önemlidir.

1. Gerilim ve Geçirgenlik Arasındaki Bağlantı

Bir malzemeden ışık iletimi, geçirgenlik olarak bilinir.Sıcaklığın voltaj ve geçirgenlik arasındaki ilişki üzerinde etkisi vardır.Tüm PDLC filmleri, düşük sıcaklıklarda yüksek geçirgenlik için daha yüksek voltajın gerekli olduğu özelliğini paylaşır.Ayrıca TV eğrisinin histerezis etkisi sıcaklık azaldıkça yoğunlaşır.

2. Eğim Uzunluğu ile Geçirgenlik Arasındaki Bağlantı

Eğim uzunluğu ve geçirgenlik birbiriyle ilişkilidir.Cihaz kapalıyken 700 nm'den uzun dalga boyları için geçirgenlik gözle görülür şekilde artar.Film kalınlığını artırarak, boya ekleyerek ve parçacık boyutunu büyüterek, görünür kırmızı ve yakın kızılötesi spektrumda kapalıyken geçirgenliği azaltmak mümkündür.Parçacık boyutunun arttırılması toplam saçılma alanını arttırır ve parçacık kullanımdayken geçirgenliği azaltır, ancak parçacığın kalınlığı arttığında saçılan ışık miktarını artırır.

3. Yanıt Süresi

Tepki süresi, opak bir akıllı cam filminin şeffaf hale gelmesi için geçen süredir.Daha ince filmlerin kapanma zamanları sıcaklığa göre 50 ms ile 600 ms arasında değişmektedir.Işık geçirgenliği, düşük sıcaklıklarda LC parçacıklarının konfigürasyonundan etkilenebilir ve daha yüksek voltajlar, daha uzun kapanma sürelerine neden olabilir.

PDLC aktivasyon süresi -10oC'de 250ms civarındadır ve 60-100V başlangıç ​​voltajı aralığıyla oda sıcaklığında kısadır.Aktivasyon periyodu, geleneksel TN bileşenlerinde olduğu gibi, başlangıç ​​voltajının karesi ile ters orantılıdır.Daha kalın bir film, sıcaklıktan bağımsız olarak aktivasyon voltajını arttırır ve deaktivasyon süresini azaltır çünkü filmdeki elektrik alanı moleküler hizalamayı etkiler ve elektrik alanı artan film kalınlığıyla birlikte azalır.

4. Çalışma Sıcaklığı Aralığı

Çalıştırma için sıcaklık aralığı, kısılabilir cam filmin normal işleviyle ilgilidir.DSC faz geçiş sıcaklığı ölçümü, polimer matrisin LC çalışma sıcaklığı aralığını nasıl etkilediğini anlamaya yardımcı olur.

Araştırmalar, LC'nin plastikleştirici görevi görmesi için polimer içinde çözünmesi gerektiğini öne sürüyor.LC bir karışım olduğunda, polimer içinde çözünen bir tanesi LC faz değişimini etkiler.Benzer şekilde, polimer prepolimerinin bir yabancı madde olarak hareket etmesi ve LC fazı geçiş sıcaklığını düşürmesi için LC içinde çözülmesi gerekir.

5. Kontrast

Opak ve şeffaf durumlar arasındaki farkın derecesine kontrast denir ve PDLC ince film optoelektronik malzemelerin özelliklerini değerlendirmek için kullanılır. Kontrastı hesaplamanın iki yolu vardır.

Dağınık bir ışık kaynağı kullanan ilk yaklaşım, hem açık hem de kapalı modlarda standartlaştırılmış parlaklığı ölçer.Kullanılan ışık kaynağının türü bu işlemin ne kadar başarılı olacağını belirler, bu nedenle ölçümler sırasında ışık kaynağının belirtilmesi gerekir.

İkinci yöntem açık ve kapalı durumların spektral geçirgenliğine bağlıdır.Ölçüm cihazlarının kabul açıları sabitse bu yaklaşımın sonuçları laboratuvarlar arasında karşılaştırılabilir.Önemli eşitsizlik.
